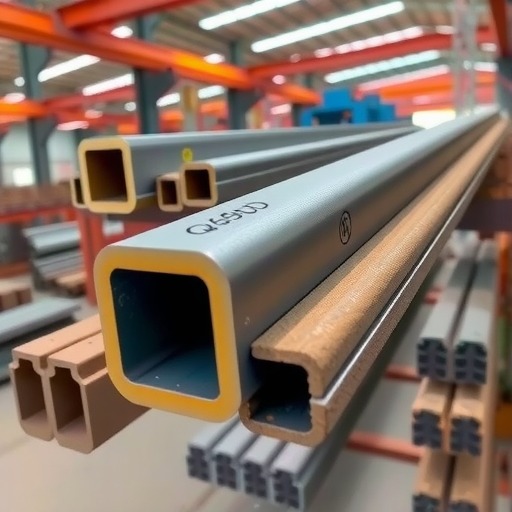

Q690D方管
Q690D 牌号的含义（依据GB/T 1591-2018）：
- “Q”：屈服强度
- “690”：屈服强度值不低于690MPa（属于超高强度钢范畴）
- “D”：质量等级，要求钢材具有良好的-20℃低温冲击韧性
Q690D是迄今为止在工程机械等领域应用最广泛的高强度钢之一，其强度级别非常高，这对制造工艺提出了极其苛刻的要求。其核心矛盾在于：如何同时实现极高的强度（690MPa）和良好的低温韧性（-20℃冲击功）？ 答案在于先进的热处理工艺。
Q690D方管的主要制造工艺流程
对于Q690D这个级别，热轧状态完全无法满足其性能要求。其制造几乎必须且只能依赖调质热处理。
核心路径：焊接方管（高频焊ERW + 调质热处理）
1. 原料准备
- 带钢选择：选用符合Q690D化学成分要求的特种合金化热轧钢卷。为达到690MPa的强度，其碳当量（Ceq）非常高，含有较多的Cr、Ni、Mo、B等合金元素，焊接难度极大。
- 预处理：进行高精度矫平、铣边、清洗和除锈。
2. 成型与焊接（重大技术挑战）
- 冷弯成型：需要大功率的轧机来弯曲高强度带钢。
- 高频焊接（HFW/ERW）：
- 这是首要且巨大的挑战。Q690D的高碳当量使其焊接性极差，冷裂纹敏感性非常高。
- 必须采用超低热输入、高精度控制的先进焊机。通常需要配套焊前预热和焊后立即热处理装置，对焊缝进行回火，以防止裂纹产生并改善脆性。
3. 定径与方形成型
- 圆管定径：校准圆管尺寸。
- 冷弯成方：将圆管压成方管。此过程加工硬化严重，残余应力大。
4. 核心工序：调质热处理（Quenching & Tempering - Q&T）
- 这是Q690D方管获得最终性能的【唯一途径】，是工艺的灵魂。
- 第一步：淬火（Quenching）
- 将成型后的方管整体加热到Ac₃以上的完全奥氏体化温度（约900-950℃），并充分保温。
- 然后进行快速冷却（通常采用喷淋淬火或浸入淬火液），得到高硬度、高强度的马氏体（Martensite）组织。这是获得690MPa超高强度的关键。
- 第二步：回火（Tempering）
- 将淬火后硬而脆的马氏体方管重新加热到Ac₁以下的某个温度（通常在500-650℃之间），保温足够时间。
- 目的：消除内应力、提高塑性和韧性，使钢在保持高强度的同时，获得所需的-20℃低温冲击韧性。最终得到强韧性配合极佳的回火索氏体（Tempered Sorbitte）组织。
- 注：单纯的正火无法达到如此高的强度，因此调质是必选项。
5. 精加工与矫直
- 矫直：调质处理后管材变形较大，必须通过强力矫直机进行矫直。
- 定尺切割、端面处理。
6. 质量检验（极端严格）
- 无损检测：100%在线超声波探伤（UT），检测标准极其苛刻，确保无任何裂纹、未焊透等缺陷。
- 力学性能测试：
- 拉伸试验：必须确保屈服强度≥690MPa，这是硬性指标。
- 冲击试验（核心）：必须在-20℃的低温环境下进行夏比V型缺口冲击试验。取样位置必须包括母材、焊缝和热影响区，确保所有区域的冲击功均满足标准要求。这是验证调质工艺成功与否的关键。
- 硬度测试：全面检测，确保硬度均匀。
- 其他检验：金相组织分析（观察是否为回火索氏体）、尺寸精度等。
工艺关键控制点与巨大挑战
- 焊接裂纹控制：这是最大的技术难关。必须采用全套的防裂纹措施：超低氢环境、焊前预热、精确的低热输入焊接、焊后立即回火。
- 调质工艺的精确性：淬火的加热温度均匀性、冷却速度，回火的温度和保温时间，直接决定了最终的强度和韧性。控制精度要求近乎完美。
- 性能均匀性：必须确保焊缝热影响区（HAZ）也经历完整的奥氏体化转变和淬火，使其性能恢复到与母材一致，这对加热炉的均匀性要求极高。
- 变形与矫直：调质过程变形大，矫直困难，需防止矫直过程中产生微裂纹。
总结与应用
Q690D方管的工艺是超高强度钢制造技术的巅峰体现，其流程可概括为：
顶级合金带钢 → 高技术难度焊接 → 冷弯成方 → 必不可少的调质热处理（淬火+回火） → 精加工 → 极端苛刻的无损与性能检验
应用领域：
这种方管因其卓越的强重比，主要用于对减重和性能有极端要求的关键结构，例如：
- 工程机械的核心臂架（如混凝土泵车、汽车起重机、挖掘机的核心受力臂节）。
- 矿山机械的巨型液压支架。
- 航空航天领域的辅助支撑结构。
- 高端特种车辆的防撞骨架和举升机构。
- 大型海洋平台的特殊构件。
